有趣的噴泉

2015-6-30 10:34:22 人評論 次瀏覽 分類:永宏應用案例

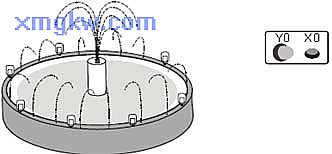

【控制要求】
  1. 按下噴泉啟動開關后,噴泉工作指示燈一直保持亮的狀態。
  2. 在噴泉工作指示燈亮 2秒后,循環執行下面動作:中央噴水燈 →中央噴水閥 →環狀燈 →環狀噴水閥,
每個動作持續時間為 2秒?!驹f明】
PLC 元件 控制說明
X0 啟動開關
T0 計時 2秒定時器,時基為 10Ms
T1 計時 2秒定時器,時基為 10Ms
T2 計時 2秒定時器,時基為 10Ms
T3 計時 2秒定時器,時基為 10Ms
T4 計時 2秒定時器,時基為 10Ms
Y0 噴水工作指示燈
Y1 中央噴水燈
Y2 中央噴水閥
Y3 環狀燈
Y4 環狀噴水閥

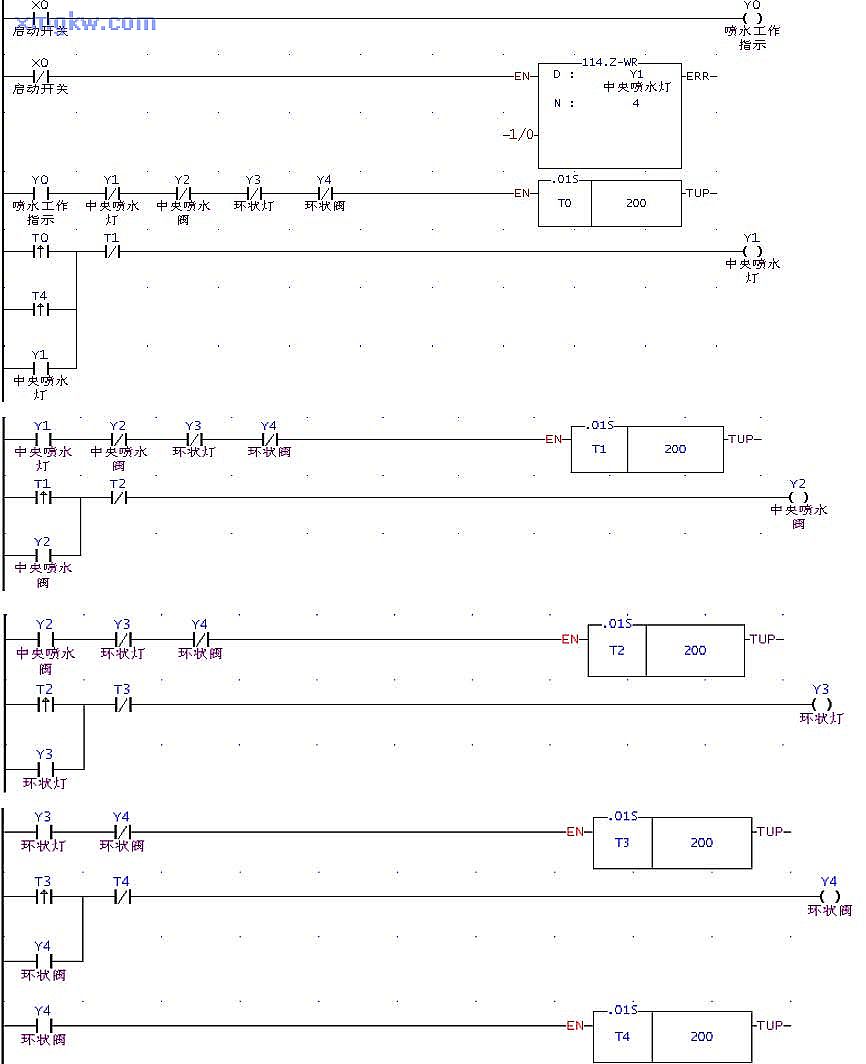

【控制程序】

【程序說明】
  1. 當按下啟動開關時, X0=ON,Y0線圈導通,工作指示燈點亮。利用 Y0=ON作為第一個定時器 T0執行的條件,2秒定時時間到達后, T0由OFF→ON變化, Y1=ON并且自保持,中央噴水燈打開。
  2. Y1=ON作為第二個定時器指令 T1執行的條件,用 Y2=ON作為第三個定時器指令 T2執行的條件,用Y3=ON作為第四個定時器指令 T3執行的條件,保證 Y1~Y4的順序動作。
  3. 中央噴水燈、噴水閥、環狀噴水燈、環狀噴水閥需要順序動作,所以在 T1、T2、T3由OFF→ON變化時,“ SET”下次動做的同時,還需去做“ RST”本次的動作。用 Y1、Y2、Y3、Y4的常閉接點來關斷定時器,確保本次動作執行時,其前一個動作的定時器被關閉。
  4. 昀后一個動作完成后, T4 的上升沿“ RST”本次動作后,同時去“ SET”第一個動作 Y1,開始第二輪的循環。
  5. 5. X0=OFF,Y0變?yōu)镺FF,工作指示燈熄滅,同時 ZRST指令執行, Y1、Y2、Y3、Y4被復位,所有的閥門、噴水池?zé)袅⒓赐V构ぷ鳌?
