水塔水位監控系統

2015-6-30 10:21:36 人評論 次瀏覽 分類:永宏應用案例

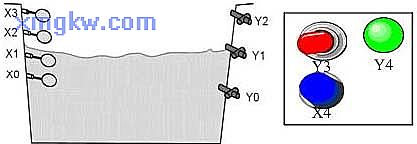

【控制需求】當水塔水位超出正常范圍時,給水或排水功能將會被自動啟用,并且當水位處于警戒范圍(過低或過高)時,除了自動啟動給水或排水功能外,報警燈也會閃爍以及報警器也會鳴叫。 (如:水位超過高水警戒范圍 X3= ON時,Y0及 Y2排水泵同時打開 )
【報警時序圖】

【組件說明】
PLC軟元件 控制說明
X0 水位下限傳感器 (低警戒水位 ):當水量處于昀低水位時, X0的狀態為 ON
X1 正常水位的下限傳感器:當水量處于正常水位的下限時, X1的狀態為 ON
X2 正常水位的上限傳感器:當水量處于正常水位的上限時, X2的狀態為 ON
X3 水位上限傳感器 (高警戒水位 ):當水量處于昀高水位時, X3的狀態為 ON
X4 Reset按鈕:按下時, X4的狀態為 ON,報警燈和報警器復位
T0 計時 500ms,時基為 10ms的定時器
T1 計時 500ms,時基為 10ms的定時器
Y0 1#排水泵
Y1 給水泵
Y2 2#排水泵
Y3 報警燈
Y4 報警器

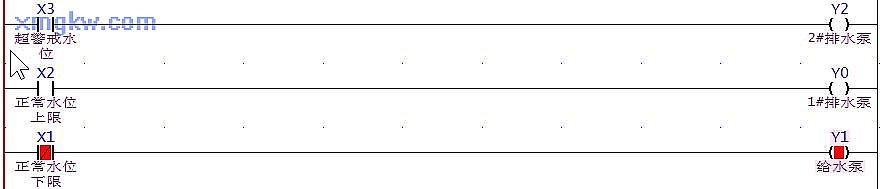

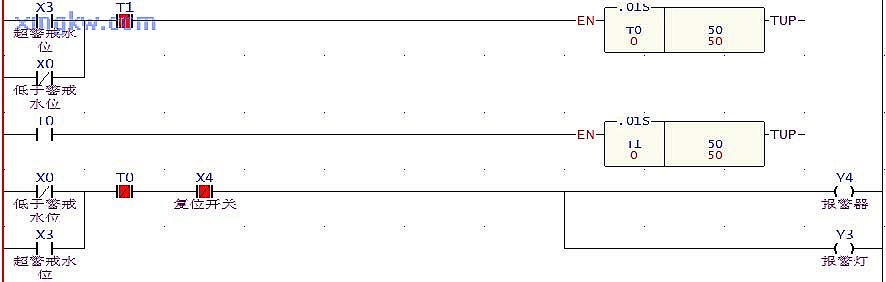

【控制程序】【程序說明】

  1. X0=ON,X1=ON,X2=OFF,X3=OFF,所以 Y0=OFF,Y2=OFF,給水泵和排水泵都不工作。
  2. 當塔內水位低于正常水位范圍時: X0=ON,X1= OFF,X2= OFF,X3= OFF,X4= OFF。因 X1=OFF,其常閉接點導通,所以 Y1=ON,啟動給水泵向水塔內注水。
  3. 當塔內水位低于水位警戒下限(警戒水位)時: X0=OFF,X1=OFF,X2=OFF,X3=OFF。因 X1=OFF,其常閉接點導通, Y1=ON,給水泵啟動,同時 X0=OFF,其常閉接點導通,報警電路被執行, Y3=ON, Y4=ON,報警燈閃爍,報警器鳴叫。
  4. 當塔內水位超出正常水位范圍時:X0=ON,X1=ON,X2=ON,X3=OFF。因 X2=ON,其常開接點導通,所以 Y2=ON,排水泵 1啟動,將水塔內的水排出。
  5. 當塔內水位高于水位警戒上限時: X0=ON,X1=ON,X2=ON,X3=ON。因 X2=ON,其常開接點導通,所以 Y0=ON,排水泵 1啟動;同時 X3=ON,其常開接點導通,所以 Y2=ON,排水泵 2啟動,且報警電路也被執行,所以 Y3=ON,Y4=ON報警燈閃爍,報警器鳴叫。
  6. X4=ON,其常閉接點關斷,所以 Y3=OFF,Y4=OFF,報警器和報警燈都停止工作。注:通過內部特殊繼電器 M1922(1秒周期脈沖)也能達到報警閃爍功能。
