超市錢柜安全控制 (FOR~NEXT)

2015-6-30 9:53:55 人評論 次瀏覽 分類:永宏應用案例

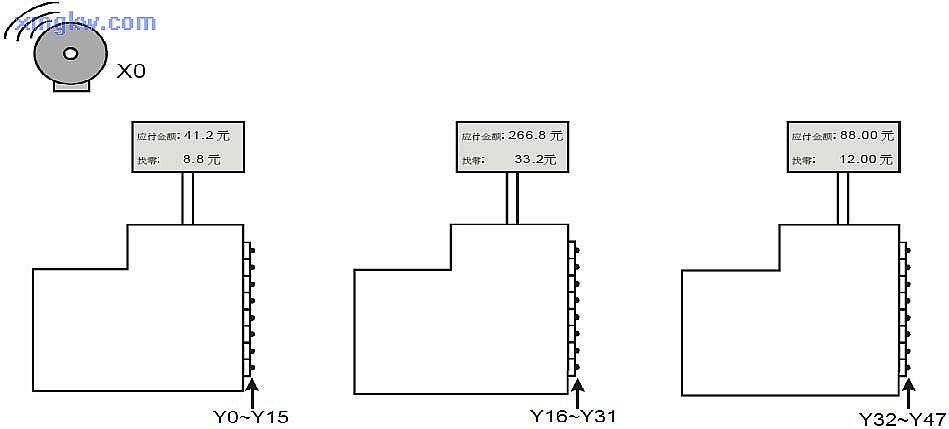

【控制要求】超市因火災及搶劫等情況發生報警時,需將所有區域錢柜的現金抽屜鎖住,直至警報解除?!驹f明】
PLC 元件 控制說明
X1 報警器信號:報警器響時, X1狀態為ON
D10 錢柜數量
P0 指針緩存器

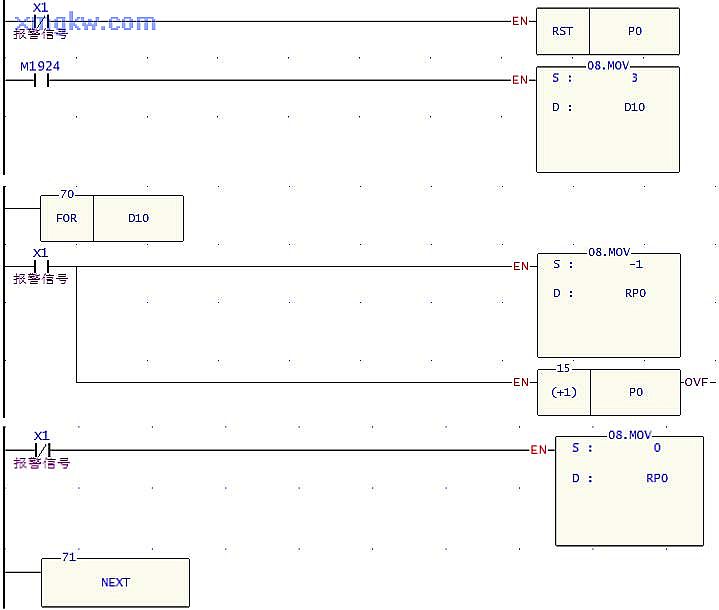

【控制程序】【程序說明

  1. 16個抽屜。通過控制 D10可以控制 FOR~NEXT循環的次數,從而決定控制錢柜的數量,本例中D10=3,即可對 3個錢柜的 48個抽屜進行控制。

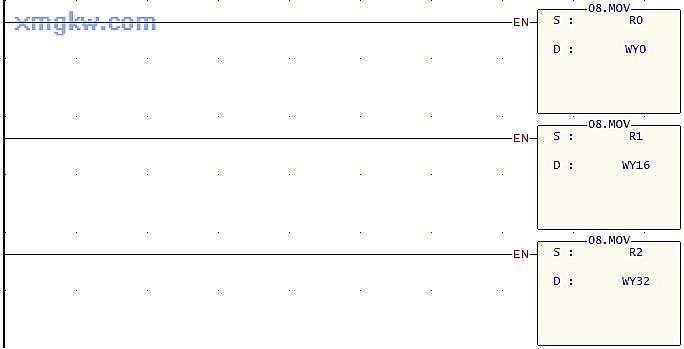

  2. 2. P0=0時,RP0代表R0;P0=1時,RP0代表R1;P0=2時,RP0代表R2。當警報響時, X0=ON,F(xiàn)OR~NEXT循環執行3次,F(xiàn)FFFH被依次送到 R0~R2中,F(xiàn)OR~NEXT循環執行完畢后, R0~R2的值被送到外部 Y輸出點,所有 Y輸出被置位為 ON,將每個錢柜抽屜鎖住。
  3. X0=OFF,F(xiàn)OR~NEXT循環執行3次,H0被依次送到 R0~R2中,F(xiàn)OR~NEXT循環執行完畢后,R0~R2的值被送到外部 Y輸出點,所有 Y輸出被復位為 OFF,每個錢柜抽屜可以打開。
  4. 本例中利用指針緩存器來實現將單一值裝入一個緩存堆棧(連續 R區域),用戶可以根據自己需要來使用這個區域的數據,比如用于定時器,計數器等方面的控制。
