T_FIL單筆數據多點傳輸

2015-6-30 9:32:30 人評論 次瀏覽 分類:永宏應用案例

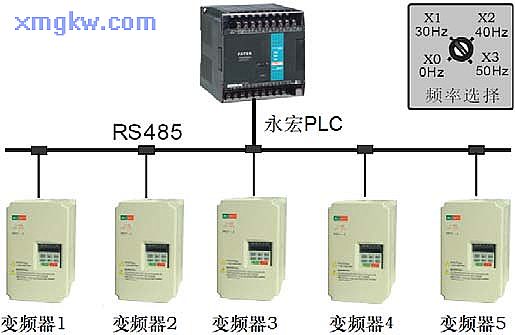

【控制要求】用一臺 FBs-24MC PLC主機通過 RS485通訊,控制多臺變頻器時,有時需要多臺變頻器的運轉頻率相同。假設通過 PLC內部程序使得 PLC的 D10~D14分別對應 5臺變頻器的驅動頻率。這時,只需旋動多段旋鈕開關,即可同時改變 5臺變頻器的頻率。
【元件說明】
PLC 元件 控制說明
X0 選擇 0Hz頻率:當旋鈕旋轉到〝 0Hz〞位置時, X0狀態為 ON
X1 選擇 30Hz頻率:當旋鈕旋轉到〝 30Hz〞位置時, X1狀態為 ON
X2 選擇 40Hz頻率,當旋鈕旋轉到〝 40Hz〞位置時, X2狀態為 ON
X3 選擇 50Hz頻率,當旋鈕旋轉到〝 50Hz〞位置時, X3狀態為 ON
D10-D14 變頻器 1 ~5的驅動頻率

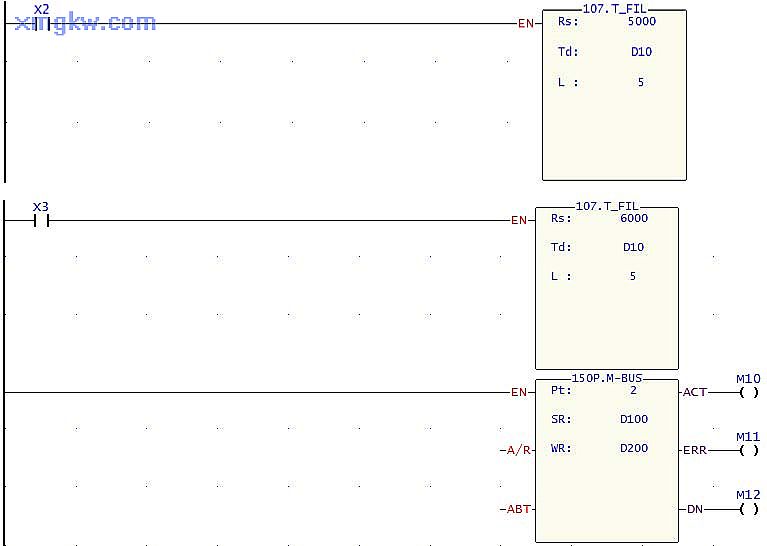

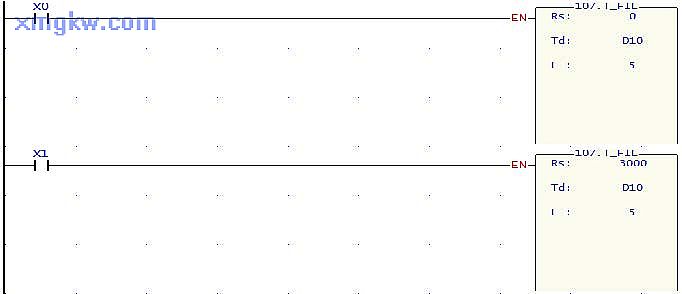

【控制程序】

通訊表格:

【程序說明】
  1. X0=ON時,將 0傳送到寄存器 D10~D14,5個變頻器的運轉頻率為 0Hz。
  2. X1=ON時,將 3000傳送到寄存器 D10~D14,5個變頻器的運轉頻率為 30Hz。
  3. X2= ON時,將 5000傳送到寄存器 D10~D14,5個變頻器的運轉頻率為 50Hz。
  4. X3= ON時,將 6000傳送到寄存器 D10~D14,5個變頻器的運轉頻率為 60Hz。
  5. FUN.150指令,通過 ModBus協議與變頻器通訊,通訊表格見上圖。
  6. FUN107.T_FIL,單筆數據多點傳輸。比一般的 MOV指令,程序長度縮小為 1/5。
