加減速控制伺服電機

2015-6-29 17:07:29 人評論 次瀏覽 分類:永宏應用案例

【控制要求】

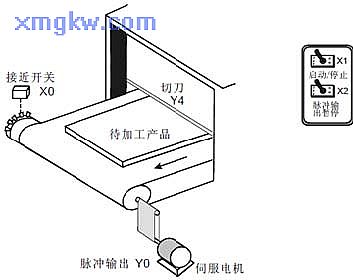

  1. 多齒凸輪與伺服電機同軸轉動,由接近開關檢測凸齒產生的脈沖信號,傳送帶凸輪上有 10個凸齒,則伺服電機旋轉一圈,接近開關將接收到 10個脈沖信號。

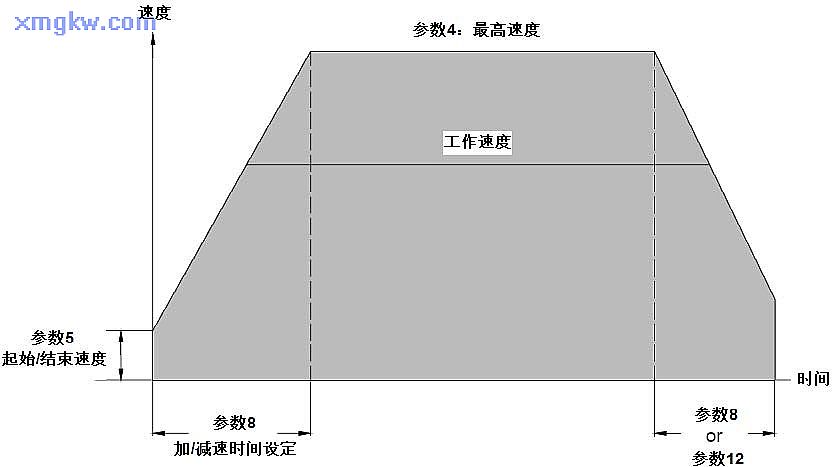

  2. 10 圈后(產生 100個脈沖信號),傳送帶停止,切刀執行切割產品動作, 1秒鐘后切刀復位。由于伺服電機所帶的負載較大,因此伺服電機在運動過程中需要有一個加減速過程,加減速時間設置為200ms,如下圖所示:

【元件說明】
PLC 元件 控制說明
X0 接近開關(檢測脈沖信號:檢測到突齒時, X0狀態為 ON
X1 啟動開關,按下時, X1為ON
X2 脈沖暫停開關,按下時, X2為ON
Y0 高速脈沖輸出
Y4 切刀

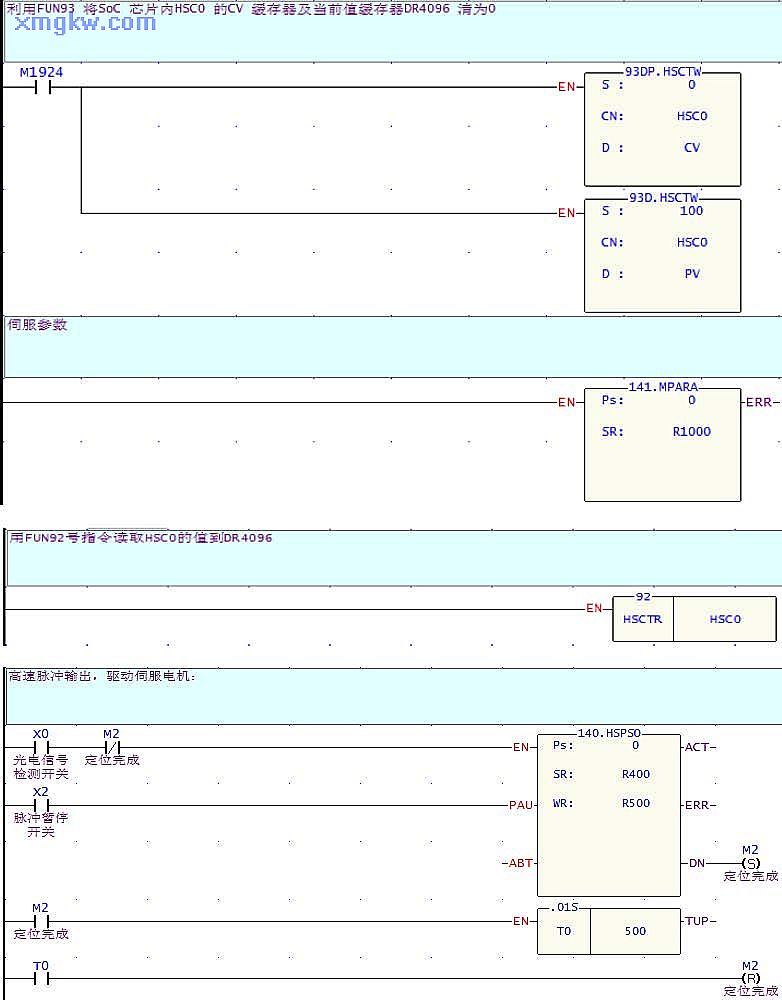

【控制程序】主程序:

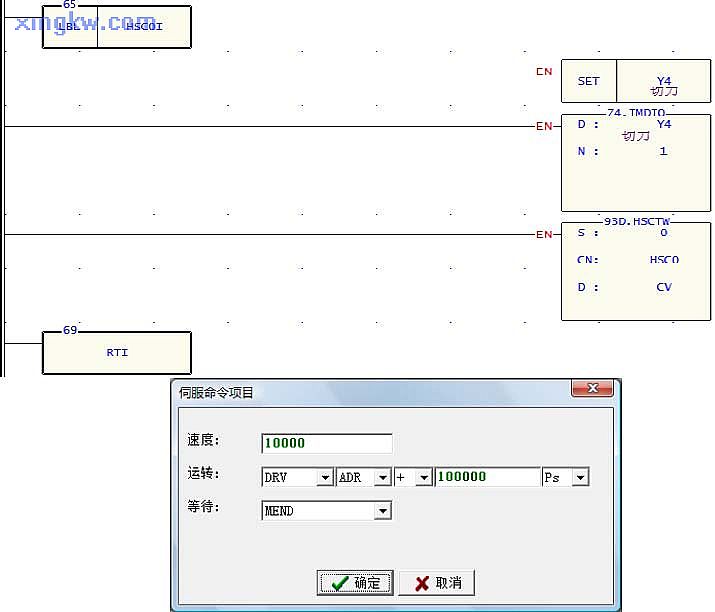

子程序:

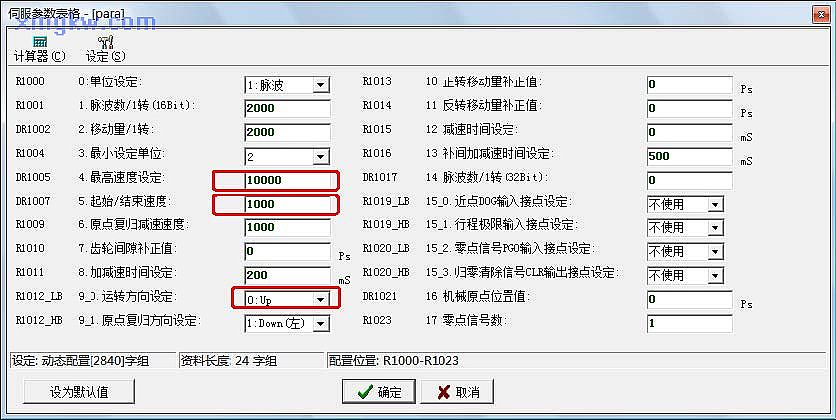

伺服參數表格:

【程序說明】
  1. 在伺服參數表格中,設定 “起始/結束速度 ”為1000,“最高速度”為10000,“加減速時間 ”為200ms。
  2. 當啟動開關閉合后, X1=ON,伺服電機開始以 0.1r/s(SPD=1000Hz)的速度開始旋轉,經過 200ms 的勻加速后,轉速增加到 1r/s(SPD=10000Hz),快到達目標位置時,又以相同的方式作勻減速動作,到達目標位置后,伺服電機停止運轉。
  3. 當脈沖暫停開關閉合后, X2=ON,伺服電機停止運轉。當 X2=OFF 時,伺服電機繼續旋轉,到達目標位置后停止運轉。

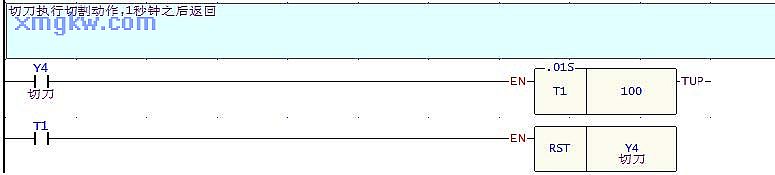

  4. 由于伺服電機每旋轉一周,接近開關會接收到 10個脈沖信號,當伺服電機到達目標位置時,接近開關會接收100個脈沖信號,產生中斷信號 “HSC0I”,執行相應的中斷程序,切刀執行切割動作, 1 秒鐘后切刀返回,再過 3秒之后,伺服電機執行下一次定位動作。
