生產線流水作業控制程序

2015-6-29 17:06:11 人評論 次瀏覽 分類:永宏應用案例

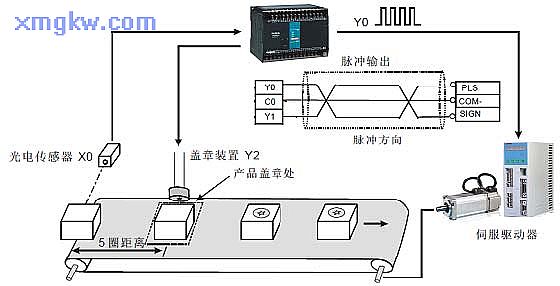

【控制要求】當光電開關感應到有產品進入傳送帶上時,伺服電機將旋轉 5圈,將將產品送到蓋章處進行蓋章,蓋章動作持續時間為 2秒。
【元件說明】
PLC 元件 控制說明
X0 光電傳感器,遮擋時, X0的狀態為ON
Y0 脈沖信號
Y1 方向信號
Y2 蓋章動作
T1 蓋章時間設置

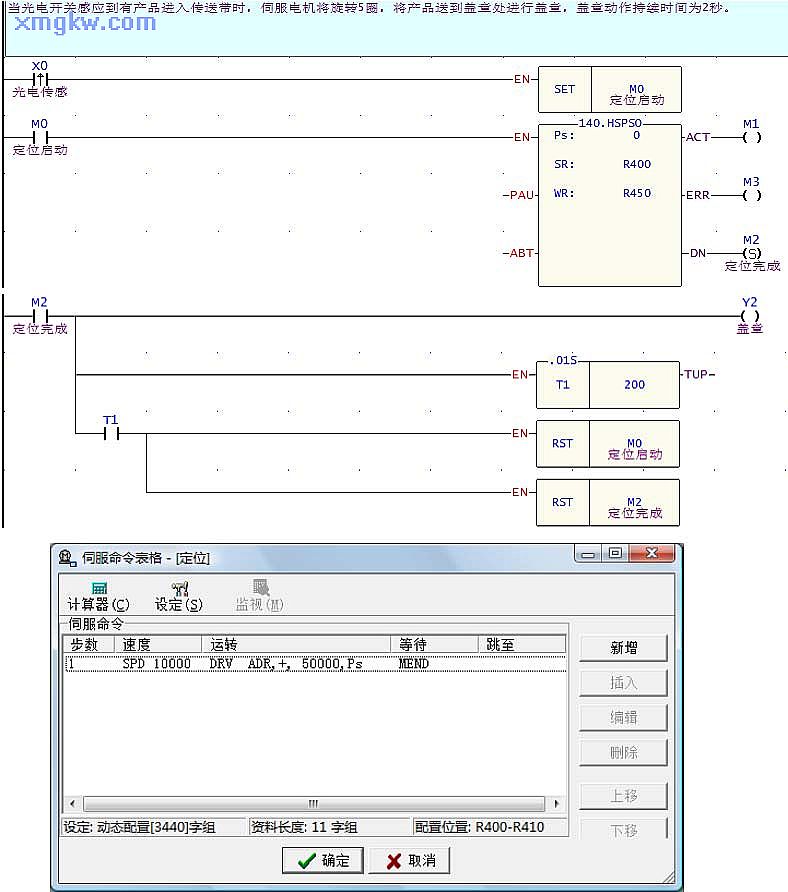

【控制程序】

【程序說明】
  1. 當感應到產品時,光電檢測開關 X0由OFF→ON變化一次, SET指令執行, M0被置位為 ON,其常開接點閉合, HSPSO指令執行, Y0開始輸出頻率為 10KHz的脈沖。
  2. Y0輸出脈沖個數達到 50000時,伺服電機轉動 5圈,產品被運送到蓋章處,標志位 M2=ON,則Y1=ON,執行加工動作。同時 T0線圈得電并開始計時, T0計時達到 2秒時, T0的常開接點閉合, M0被復位。則 HSPSO指令OFF,M2=OFF,Y1=OFF,加工完畢,產品在流水線上被送走,等待下一個產品的加工。
  3. X0再次觸發時, HSPSO指令又開始執行, Y0重新開始脈沖輸出,重復上述動作。注意:對本程序來說, X0觸發時刻必須在前一個產品被加工完畢之后,否則不能保證加工的正常進行。
