永宏P(guān)LC VOM音樂播放應用

2015-6-26 14:00:49 人評論 次瀏覽 分類：永宏應用案例

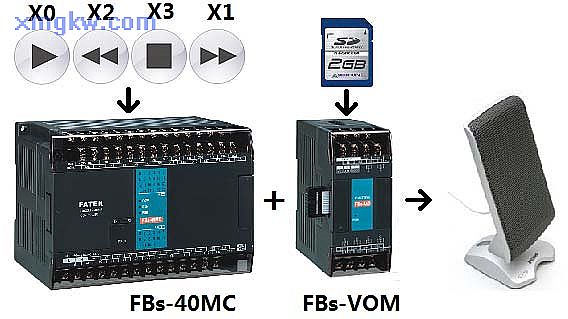

【控制要求】

z共有 5首歌曲，不管當前狀態如何，按下 [播放]按鈕 X0，就開始播放第一首；z按下[下一首]按鈕 X1，中止并播放下一首，若到最后一首，則循環回到第一首，如此反復。z按下[上一首]按鈕 X2，中止并播放上一首，若到第一首，則循環回到最后一首，如此反復。

z按下[停止]按鈕 X3，不管當前狀態如何，都會停止播放?！驹f(shuō)明】
PLC 元件 控制說明
X0 [播放]按鈕：按下時， X0狀態為ON
X1 [上一首 ]按鈕：按下時， X1狀態為 ON
X2 [下一首 ]按鈕：按下時， X2狀態為 ON
X3 [停止]按鈕：按下時， X3狀態為ON
Y16~Y23 VOM模塊占用， PLC通過改變其輸出狀態編碼來控制語音輸出的序號
【制作步驟】（一）安裝 Vom-Edit軟件。（二）準備好 5首歌曲，將其文件格式轉換為 Vom模塊能夠識別的格式（ .wav格式、 8kHz取樣頻率、 8
位元、單聲道）?？捎?Windows系統自帶的“錄音機”程序進行轉換：用“錄音機”程序打開源語音文件，然后將其另存為上述格式即可。（三）打開 Vom- Edit軟件：
  1. 建立語音資料庫（ Archive）：集合所有分類的地方。點擊菜單欄【 File】下的【 Create Archive】，本例中更改名稱為【 TEST】；
  2. Bin）：為了方便語音存取管理，設定分類右鍵點擊【 TEST】，出現【 Create Bin】，本例中更改名稱為【 Music】，即建立了一個分類；
  3. 添加語音文件：在 Vom-Edit的編輯區，單擊右鍵彈出菜單，選擇【 Add Voice】，將之前準備好的文件導入，本例中分別更改名稱為 A、B、C、D、E；

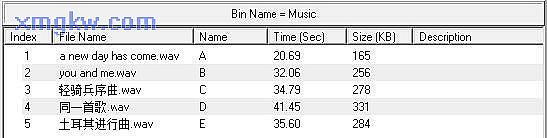

  4. Play List）：根據需要，將各個 Bin中的語音文件按順序添加到播放清單中，以供生成最終的工作文檔。選擇菜單欄【 Play List】下的【 Create Play list】，本例中更名為【PlayList0】，并右鍵點擊曲目 A，選擇【 Add To Play List】?【Move to】：1。重復上述操作，將剩下的 4個曲目添加到播放清單上去。下圖為 PlayList0的內容：
  5. 生成工作文檔：將 PlayList中的.wave檔裝換成硬件需要的 .wrk檔：選擇菜單欄【 PlayList】下的【Compile To Wrk File】，本例中更名為【 PlayMusic.wrk】

6.將【PlayMusic.wrk】存放到 SD卡，并將 SD卡插入 Vom模塊的插槽中?！究刂瞥绦颉?

【程序說明】

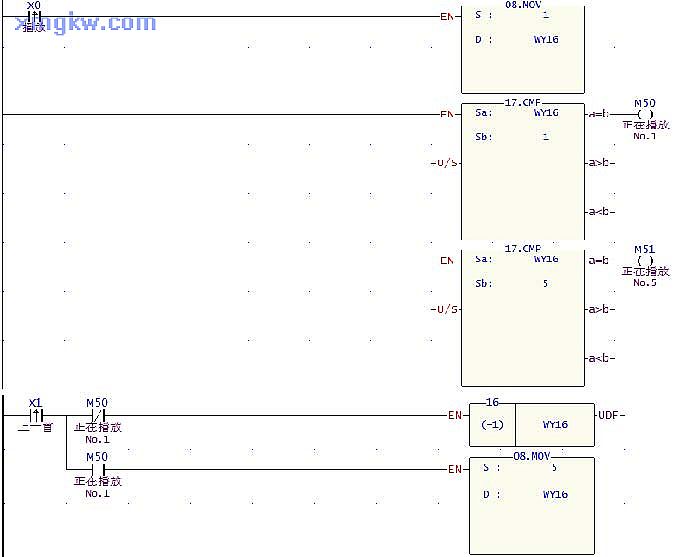

  1. Vom模塊在 IO組態中占用 Y16~Y23這 8個輸出點，因此 PLC程序可通過改變 WY16的值，從而控制播放第幾首語音。 [播放]按鈕 X1上升沿觸發，就將“ 1”設定到 WY16中，開始播放第一首。

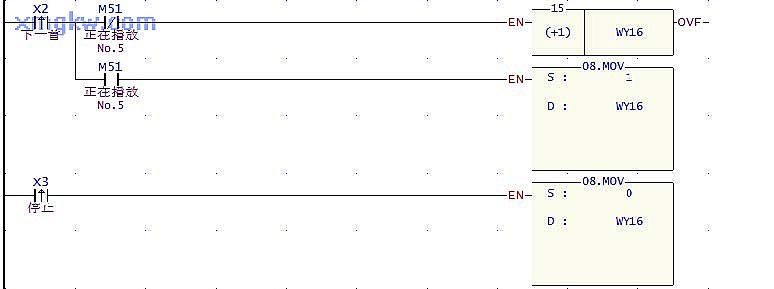

  2. 2. [上一首 ]和[下一首]的控制，只需要對 WY16的值作“減 1”和“加 1”運算即可，而循環播放則只需要作比較判斷，再作設定即可。
  3. 3. [停止]按鈕將 WY16的值設為 0，強制停止輸出。
  4. 關于音量控制，則是 WY16的值為 246~255分別對應著“音量 0”~“音量 9”。本例不作介紹。
  5. 5. VOM模塊可廣泛應用于停車系統，電梯系統，工業生產線等，使自動化系統具備更人性化的功能。
